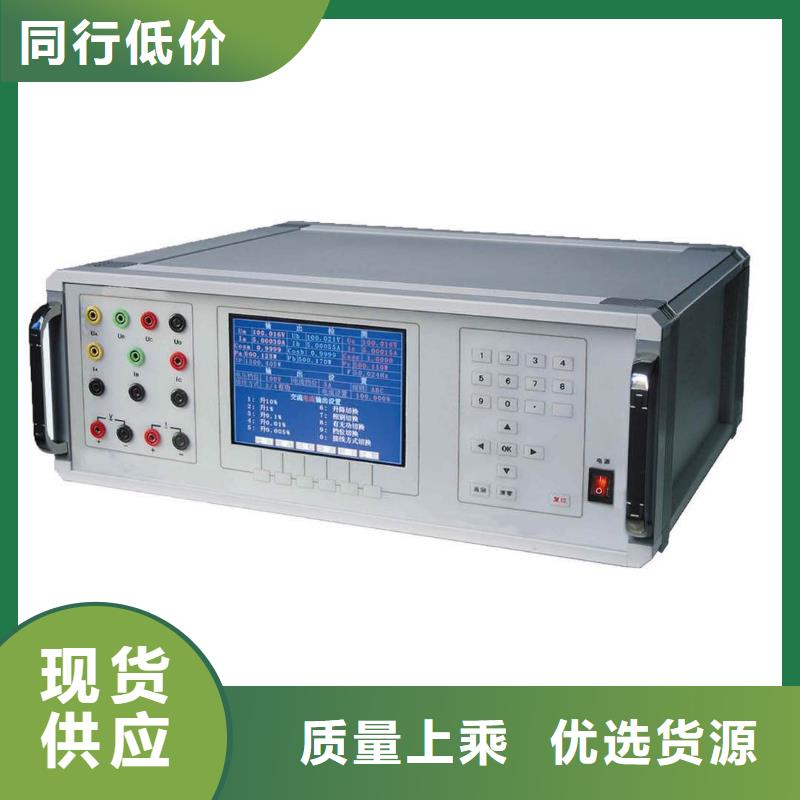

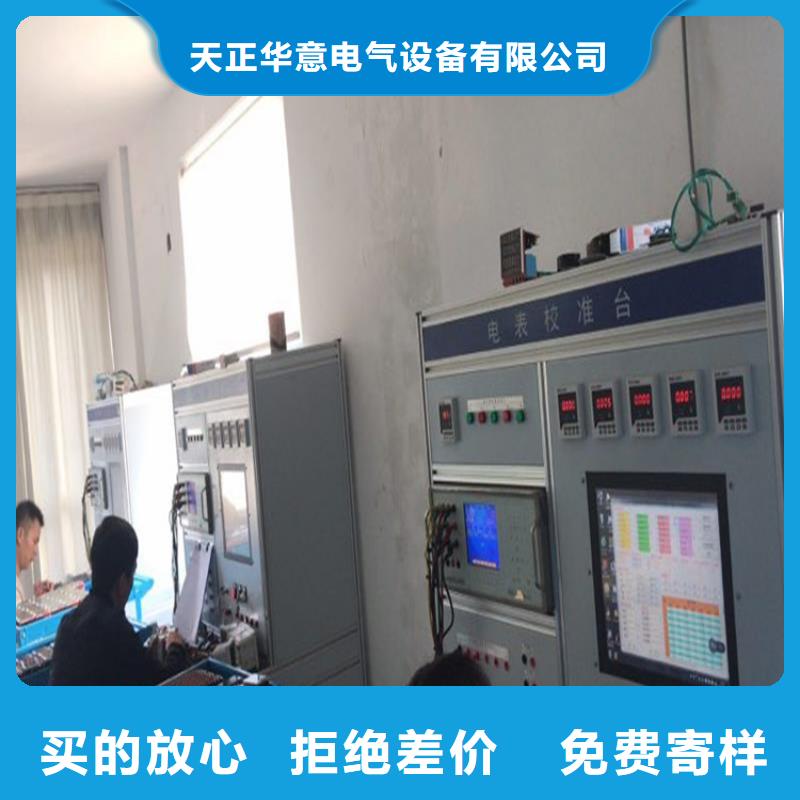

交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源（220V±5％ 50HZ±5％）后，按下前面板的电源开关，这时仪器“嘟…“的一声，显示器显示如前面板图所示，稍后仪器进入电压电流测量工作状态，本仪器操作界面的基本组成见图6.2主菜单开机稳定以后，在仪表上按【主菜单】键，“嘟…”的一声，屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上，通过按【】、【∧】、【∨】键，将光标移到所选择的功能下面，再按【确认】键即可选择指定的测量功能，同时进入到相应的功能界面，而如图（4）所示，主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后，可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【＜＜】键进入对应位置的设置参数。参数设置区，提示当前设置项目，具体方法见下面详细说明。在进行测量之前，用户需观察界面上的参数是否符合被测信号的要求，若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置：设置时用按对应位置的【＜＜】 键进入“电压量程（U：100V）”处，在按一次【＜＜】 键进入电流量程（I：5.0A），在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。有功功率，无功功率切换：按数字键0设置为有功功率，功率显示为“P”；按数字键1设置为无功功率，功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【＜＜】 键进入“接线方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。6.3.3 显示方式的设置“显示方式”有：百分数、实际值、矢量图显示。设置时用按对应位置的【＜＜】 键进入“显示方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。

交流采样现场校验仪另外键在这里仅与对功率因数进行“送数”操作时有关，分别表示超前”交流源输出设置示例：例如在交流源操作中需设置交流电压为220V；交流电流为接线方式为三相三线无功；功率因数为0.5L；频率为51Hz的交流源输出时，可在主菜单中，按键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示“交流电压输出设置”界面。在“交流电压输出设置”界面（图4）中具体操作如下：㈠ 先设置电压、电流档位；接线方式。⑴按（档位切换）键，将电压档位切换到“”档；⑵按（接线方式切换）键，将接线方式切换到“3/3有功”状态，按（有无功切换）键，将接线方式终切换到“3/3无功”状态；⑶按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按五次“9”（档位切换）键，将电流档位切换为2.5A档；以下分“步进”方式、“送数”方式操作进行电量幅值上升。㈡“步进”方式操作进行电量幅值上升。接㈠步骤⑶的状态：⑴按屏幕下边“电压”键，进入到“交流电压输出设置”界面。在“交流电压输出设置”界面中按十一次“1”（升10％）键，将电压输出升至220V（假设此时屏幕输出检测里A相电压显示值为219V，C相电压显示值为220V，需将A相电压调节到220V，则请按“7”键，将相别状态切到A相状态，键，则A相电压调节到220V）⑵按屏幕下边“电流”键，进入到“交流电流输出设置”界面。在“交流电流输出设置”界面中按十次键，将电流输出升至2.5A（假设此时屏幕输出检测里A相电流显示值为2.C相电流显示值为，需将C相电流输出调节到2.5A，则请按“7”键，将相别状态切到C相状态，按升0.1％）键，则C相电流输出调节到2.5A）；⑶按屏幕下边“因数”键，进入到“交流因数输出设置”界面。

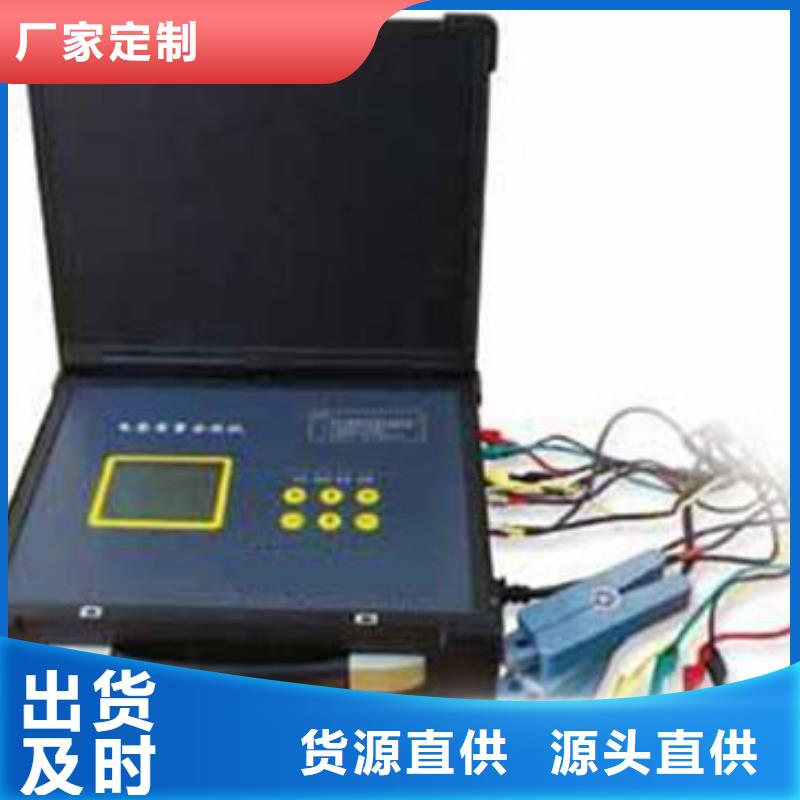

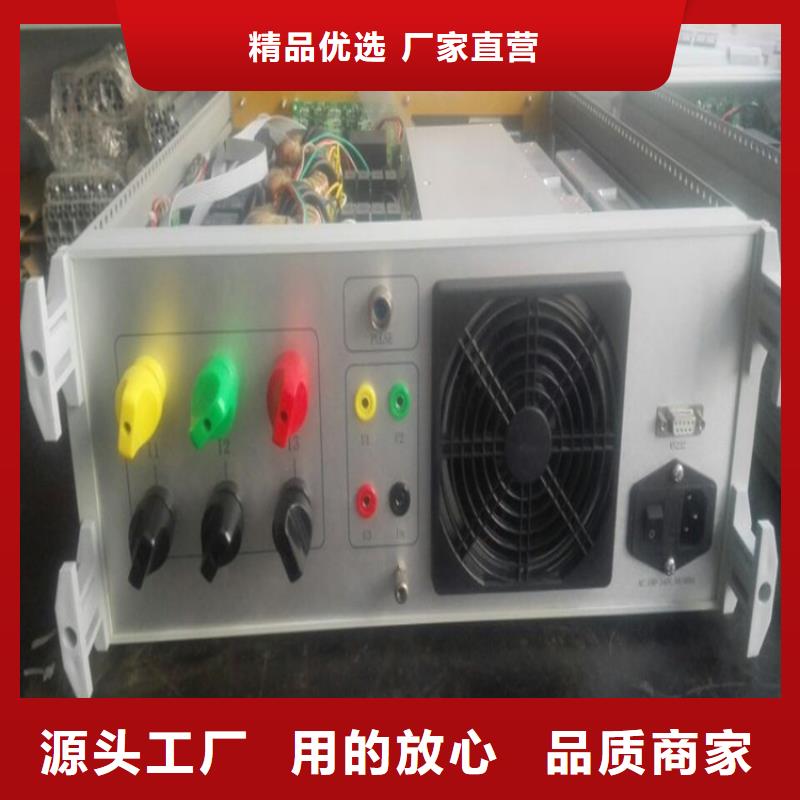

交流采样现场校验仪 3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。四、技术性能4.1 整机精度1.0级4.2 电压输入范围：2~600V钳型电流互感器输入范围：钳表0.2~350A4.3 相位测量范围：0~359.9°4.4 工作电源；两节1.5V 电池4.5 环境温度：-20℃~ ＋55℃ 4.6 绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩb、工作电源输入端对外壳之间承受工频2KV（有效值）历时1分钟试验。4.7 体积：长×高×宽 220×30×60（mm） 重量：0.2kg五、面板说明5.1 面板布置图〔见附表1〕UA(红)为电压输入回路火线端钮UN(黑)为零线端钮。钳形互感器正面为电流流入方向L1。5.2 键盘说明5.2.1 【OFF】、【ON】键，当指向【ON】时，仪器开机；当指向【OFF】时关机。5.2.2【HOLD】键：当界面为测量参数时，按【HOLD】键可以锁定该界面不再刷新，此时界面右上角出现“H”。5.2.3【F1】、【F2】、【F3】：仪器操作键。具体操作方法如下：①当界面上边没有任何提示，则默认为【F1】键为返回键，【F2】键为向下翻页键，【F3】键为确认键。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科远公司电话 按【F3】键可以进入主菜单② 当界面显示如下时，各键则代表它下面的提示。此时，按【F2】键↓，可以向下循环选择进入子菜单，按【F1】键、可以返回上一级菜单，按【F3】键进入到所选中的功能菜单。
